Bearinx-online lineærberegning
Effektivt beregningsprogram fra INA-FAG - som onlineversion til kunder.
Denne service henvender sig til Schaefflers kunder og forhandlere.
Gængse beregningsværktøjer er ofte baseret på meget simple beregningsmetoder (katalogmetode). Der tages ikke højde nok for forskydninger, udbøjninger og stive eller elastiske skinner og understøtninger. Også den indre trykfordeling i lejet, som er afgørende for lejets udmattelseslevetid, bestemmes ofte ud fra tilnærmelsesmetoder.
BEARINX-online lineærberegning gør det muligt at bestemme den reelle belastning under hensyntagen til forskellige belastninger og fjerkonstanten for lineære lejer med skinne og vogn. Den indre trykfordeling i lejet bestemmes præcist helt ned til kontakttryk, og der tages højde for rulningselementernes profil og forskellige forspændingsklasser.
Brugervenlig brugerflade
Algoritmerne i BEARINX-online lineærberegning er identiske med dem i Schaefflers BEARINX. BEARINX-online lineærberegning giver mulighed for beregning af lineære systemer med flere akser.

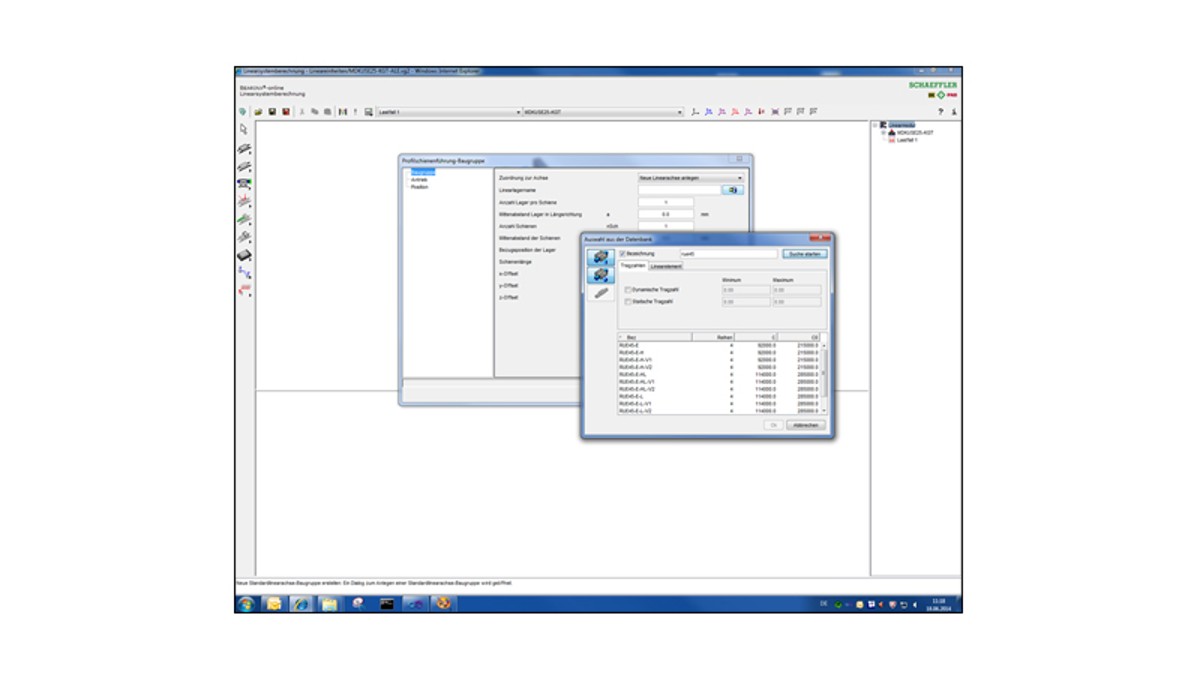

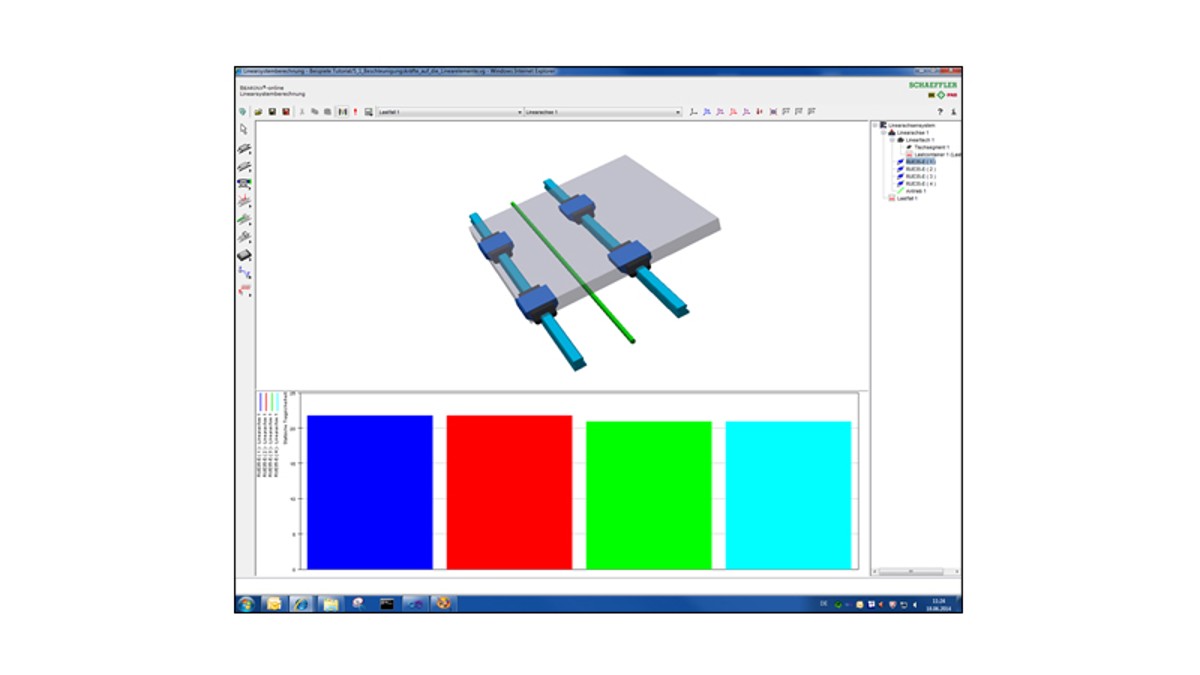

En Java baseret brugerflade gør det let at indtaste data, og den grafiske visning af din konstruktion giver overblik og forenkler kontrollen af data.
Data og geometri for ineære lejer i Schaefflers katalogprogram findes i en integreret database og kan overføres til din model. En kraftig beregningsserver hos Schaeffler overtager den egentlige beregning.
Rådgivende ingeniører lige i nærheden
De filer, du opretter i BEARINX-online lineærberegning er kompatible med den fulde version af BEARINX, hvilket forenkler kommunikationen med vores rådgivende ingeniører, og man undgår dobbeltarbejde.
En overskuelig resultatliste i HTML-format samt den grafiske visning af tryk og den indre trykfordeling i lejet gør det lettere at analysere på de forskellige konstruktionsmuligheder. Et hjælpesystem og et online kursusprogram giver mulighed for at udnytte BEARINX-online lineærberegning optimalt.
Forstærket samarbejde
Hensigten med udviklingen af BEARINX-online lineærberegning er ikke at flytte rådgivning og beregningsservice væk fra Schaeffler. Tværtimod ønsker vi derigennem at styrke vores samarbejde. Målet er, at gøre det muligt på et tidligt stadie i processen at foretage et relevant førstevalg af lineære lejer og derved forkorte udviklingsprocessen.
Kontrakt
Du kan søge om adgang til BEARINX-online lineærberegning ved at klikke på ”Registrering”; dette starter en intern proces, og der sendes en kontrakt til dig.
Når kontrakten er underskrevet, opretter vi log-in og inviterer dig til deltage på et 2-dagskursus på Schaefflers Academy i Herzogenaurach. Derefter får du adgang til beregningsmodulet.
Gebyr
Adgang til BEARINX-online lineærberegning på Internettet samt deltagelse på vores 2-dagskursus koster som følger:
- 1 deltager 2000 €
- 2 deltagere 3600 €
- 3 deltagere 4800 €
- 4 deltagere 5600 €
- For hver deltager derover +400 €
Der er ikke yderligere licens- eller servicegebyrer.
Begrænsninger i kundeversionen
BEARINX-online lineærberegning giver mulighed for en foreløbig beregning. Den endelige beregning og valg af produkter bør ske i samarbejde med ingeniører fra Schaeffler.
