Glidelejer - vedligeholdelsesfrie

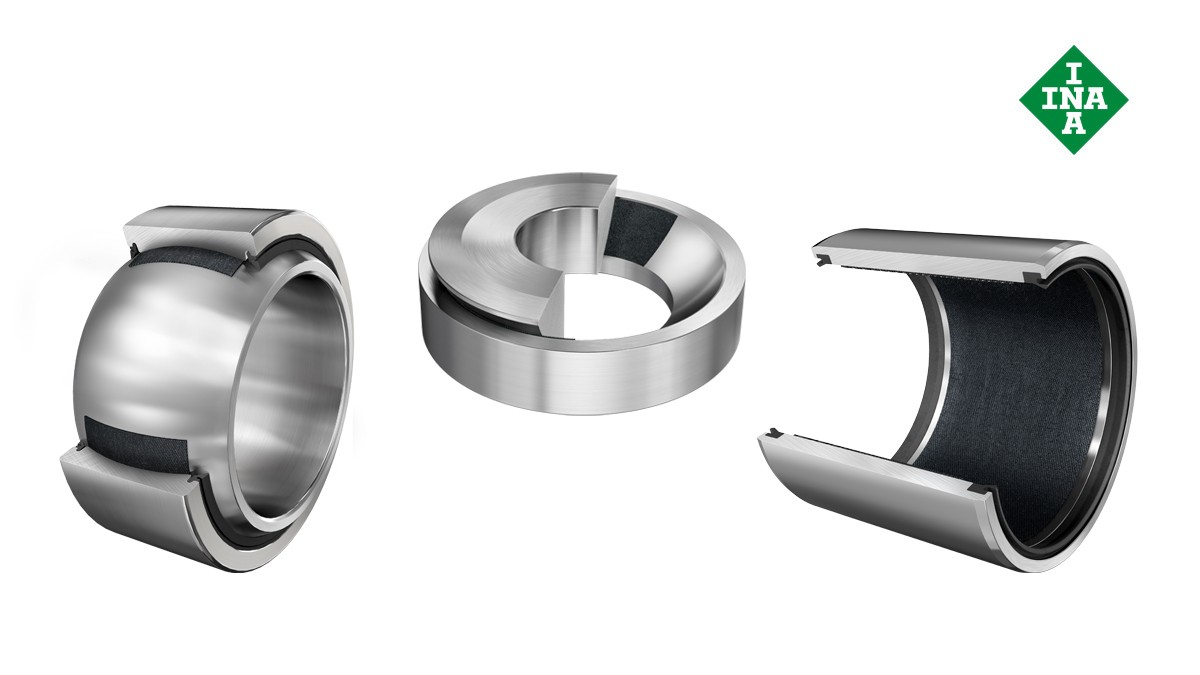

Schaeffler har et omfattende katalogprogram af vedligeholdelsesfrie glidelejer. Her er anvendt innovative glidematerialer, som fx ELGOGLIDE, ELGOTEX eller metal-polymer kompositmateriale E40. Disse glidematerialer på PTFE-basis gør det muligt at have ledlejer og ledhoveder, som fx glidebøsninger, aksialskiver og glideplader, med meget lave friktionsværdier samtidig med minimal slitage; på denne måde opnås en meget lang driftstid. Vedligeholdelsesfrie glidelejer reducerer udgifterne til smøremidler og vedligeholdelse, da de overhovedet ikke bruger olie eller fedt, og de er samtidig skånsomme over for miljøet.

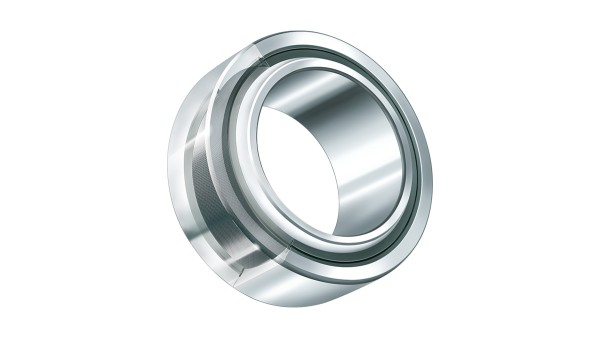

Ledlejer med ELGOGLIDE
Ledlejer består af inder- og yderring med vedligeholdelsesfrit glidelag i ELGOGLIDE®, PTFE-kompositmateriale eller PTFE-folie. De egner sig til vekslende, dynamiske belastninger. Store ledlejer fra d = 320 mm fås i vores X-life kvalitet.

Vinkelkontaktledlejer med ELGOGLIDE
Vinkelkontaktledlejer består af inder- og yderring med ELGOGLIDE®. De kan optage radiale kræfter og høje aksiale kræfter

Aksialledlejer med ELGOGLIDE
Aksialledlejer består af aksel- og husskive med ELGOGLIDE®. Store ledlejer fra d = 220 mm fås i vores X-life kvalitet.

Ledhoveder med ELGOGLIDE
Vedligeholdelsesfrie ledhoveder består at et ledstangshoved og et vedligeholdelsesfrit ledleje. De kan optage radiale kræfter i træk- og trykretning og egner sig til langsomme bevægelser med små eller mellemstore svingvinkler, til belastninger fra en side og i en vis grad til vekslende belastninger (med GE..-UK-2RS velegnet til vekslende belastninger).

Glidebøsninger med ELGOGLIDE
Glidebøsninger består af et støtteunderlag i stål med ELGOGLIDE®. Ud over drejende bevægelser optager de også aksiale belastninger og kan altså optage større belastninger end almindelige glidelejer.

Metal-polymer kompositglidelejer
INA metal-polymer kompositglidelejer er et kosteffektivt alternativ til mange industri- og automotive applikationer. De er blyfri og dermed miljøvenlige. Forskellige innovative materialekombinationer sikrer et stort udvalg af materialer.
Det vedligeholdelsesfrie E40
E40 er Schaeffler Groups nye glidemateriale til vedligeholdelsesfrie metal-polymer kompositglidelejer. Smøring er ikke nødvendig på noget tidspunkt i levetiden. Glidelaget består af polytetrafluorethylen (PTFE) med integrerede kemisk inaktive tilsætningsstoffer. Materialet af tre lag består af stålkappe, glidelag og slidlag (se grafik).
Stålkappen har porøst tin-bronze-glidelag påsintret, hvor porerne er fyldt med tørsmøremidlet fra slidlaget.
Tekniske fordele:
- egnet til dynamiske fladetryk på op til 140 N/mm2
- anvendelig i hydrodynamiske konstruktioner
- stor fugtbestandighed og kan derfor også anvendes i vand
- små indbygningsdimensioner
- glidehastighed op til 2,5 m/s
Specialmaterialer - vedligeholdelsesfrie folieglidelejer E60
På forespørgsel fås folieglidelejer med E60 materiale: Dette materiale består af en gitterstruktur, hvori der er svejset og sintret et glidelag af PTFE og tilsætningsstoffer. Gitteret fungerer både som en understøtning og et glidelag.
Der er et glidelag på begge sider bestående af PTFE, så glidebevægelsen kan ske på inder- og ydersiden af bøsningen. Materialet har desuden den fordel, at det let kan formes. Typiske applikationer med folieglidelejer er beslag, værktøj og hængsler.

Glidelejer med ELGOTEX
Glidelejer med ELGOTEX® egner sig specielt godt til applikationer, hvor der optræder store belastninger og svingninger. De er vedligeholdelsefrie i hele levetiden takket være de anvendte materialer.
Hvordan er bøsningerne opbygget?
Bøsningerne består af to lag, der er vundet sammen. Det indvendige ELGOTEX®-glidelag, der er integreret i epoxyharpiks, er fremstillet af syntetiske og PTFE fibre; det udvendige lag består af gennemgående glasfibre (glasfilament) integreret i epoxyharpiks. En specifik viklingsvinkel af glasfibre stabiliserer laget, hvilket øger glidebøsningens styrke.
Hvilke fordele er der ved ELGOTEX® glidebøsninger?
- meget robuste
- lettere end bronzebøsninger, der anvendes i tilsvarende applikationer
- kompakt design i forhold til bøsninger, der kræver vedligeholdelse
- kan erstatte nuværende bøsninger (fås i forskellige bredder og tykkelser)
- færre udgifter til montage, da konstruktionen ikke kræver yderligere fiksering
- miljøvenlige takket være tørløb
- kosteffektive, da de er vedligeholdelsesfrie
- minimal slitage ved ensartet friktion
Anvendelsesområder:
Kan anvendes i stedet for stål-, bronze- og kunststofglidebøsninger inden for landbrugs- og transportbåndsteknologi, i metalbearbejdningsmaskiner, entreprenørmaskiner, hydrauliske cylindre, solcelleanlæg og i stål- og hydraulikkonstruktioner etc.

X-life - proven to be better.
På disse specielle lejer er ruheden og den geometriske løbebanenøjagtighed optimeret. Det resulterer i højere bæretal og længere levetid. X-life er et kvalitetsstempel for produkter i INA og FAG brand.
Produkterne er kendetegnet ved længere levetid, som er resultatet af højere dynamisk bæretal i forhold til standardprodukter. Med samme belastning og uændrede dimensioner øges levetiden for lejer i X-life kvalitet. Der er deuden mulighed for længere vedligeholdelsesintervaller.
