Produktbeskrivelse

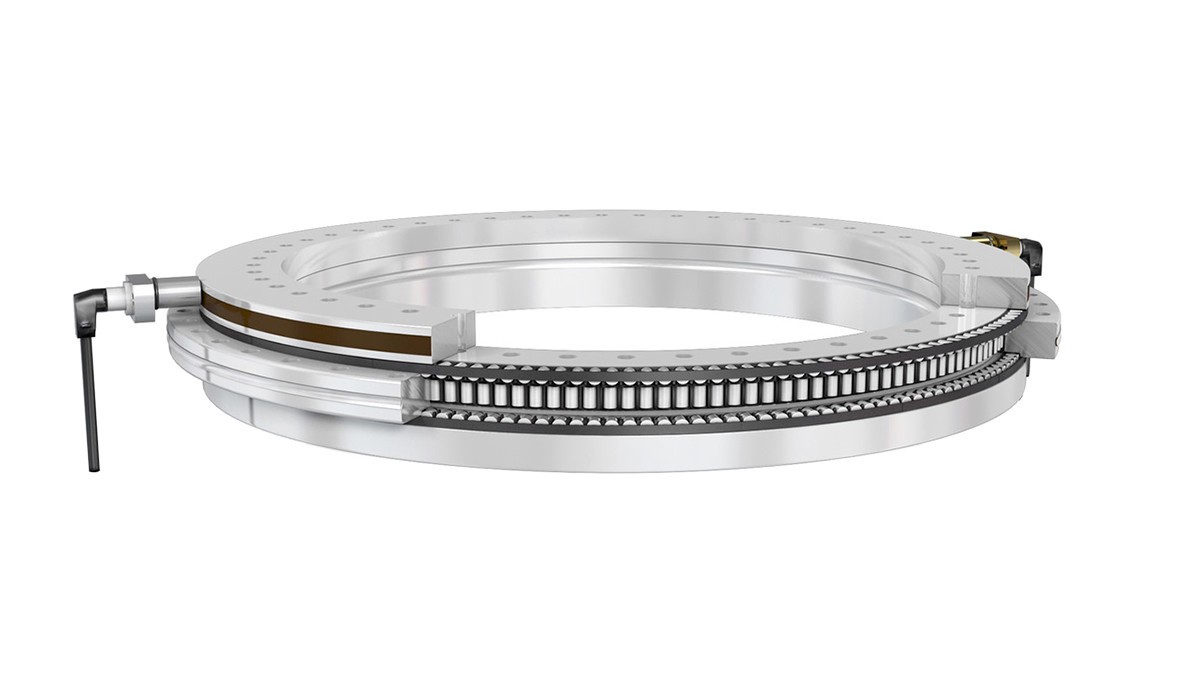

INA rundbordslejer YRTSMA

Den ideelle placering af et målesystem er direkte i lejringen, hvilket vil sige, at man opnår større systemnøjagtigheder med et målesystem integreret i lejringen end med målesystemer, der er monteret på aksen langt fra lejringen. Man udnytter det meget præcise rundløb i præcisions-rundbordslejet YRTSMA.

Den induktive målemetode ABSYS (AMO) består af berøringsfri scanning med en struktureret målskala der anbringes direkte på lejets inderring. Der er indbygget analyseelektronik i målehovedet, således at systemet kan tilsluttes styringen direkte. Målehovedet, som anvendes til at scanne måleringen, er designet, så det kan monteres direkte på lejets stationære yderring og har, uden justering, den korrekte luftspalte i forhold til måleringen. Målehovedet er let tilgængeligt udefra og kan monteres eller erstattes uden yderligere justering.

Konstruktionen giver desuden mulighed for at montere målehoved og kabel, efter at lejet er monteret. Således undgår man såvidt muligt beskadigelser under montage.

Egenskaber:
  • Absolut grænseflade, hvorved referencevandring udgår
  • Hulaksel design, hvor maskinens center holdes fri til andre komponenter
  • Mulighed for meget dynamiske og præcise reguleringssløjfer
  • Kompakt design
  • Enklere design og montage
  • Resistens over for olie samt smøre- og kølemidler
Applikationer:
  • Værktøjsmaskiner
  • Måleinstrumenter
  • Astronomi
  • Luft- og rumfartsindustri
