Produktbeskrivelse

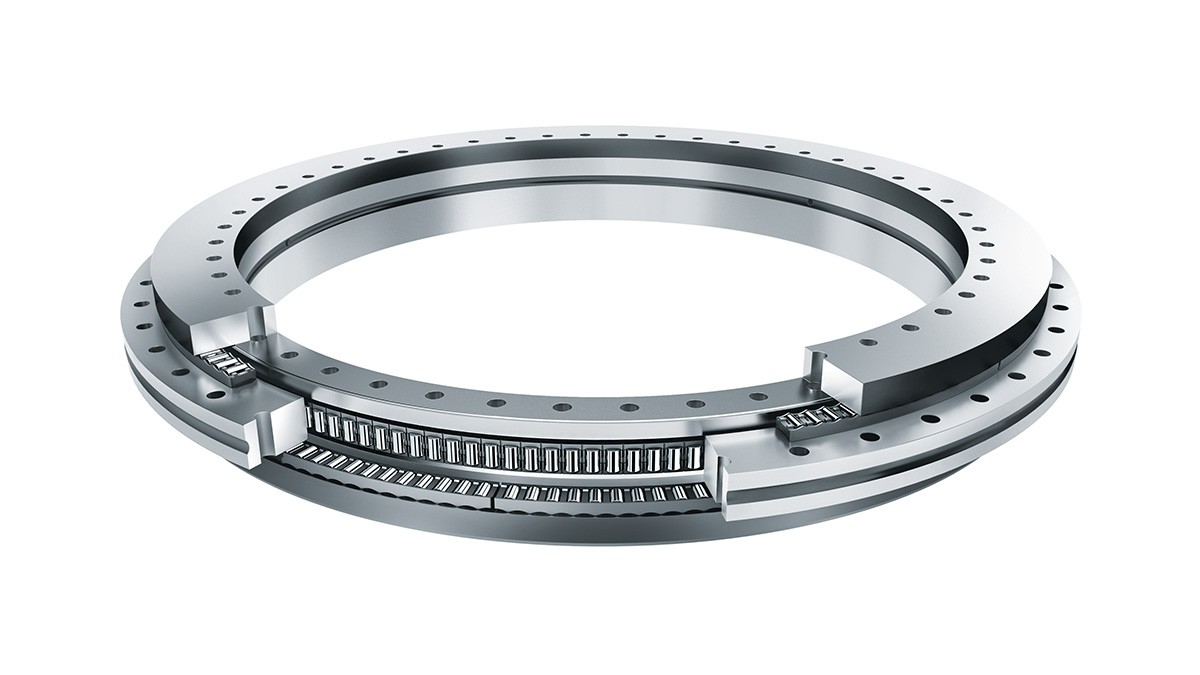

Schaeffler rulningslejer og glidelejer: Rundbordslejer

Aksial-radiallejer er dobbeltvirkende aksiallejer med et radialt styreleje og kan fastspændes. De montageklare og smurte enheder er meget stive, har stor bæreevne med nøjagtigt omløb. De kan ud over radiale belastninger optage aksiale belastninger fra begge sider og slørfri kipmomenter. Aksial-vinkelkontaktlejer ZKLDF har lav friktion, er montageklare og smurte enheder med høj nøjagtighed til meget høje omdrejningstal, høje aksiale og radiale belastninger samt høje krav til stivhed. Aksial-radiallejer med vinkelmålesystem YRTM og YRTSM svarer i opbygning til serie YRT og YRTS, men de er desuden forsynet med et vinkelmålesystem.

Online katalog medias

Produktvarianter

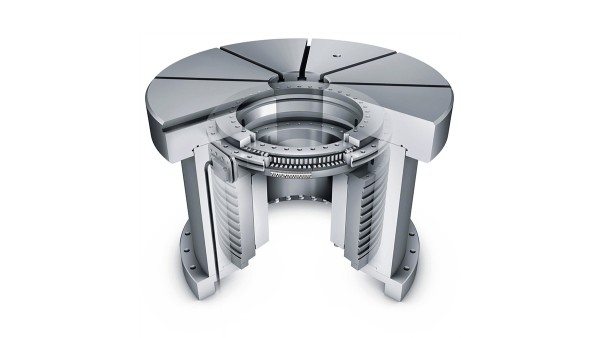

Schaeffler rulningslejer og glidelejer: Aksial-radiallejer / aksial-vinkelkontaktkuglelejer

Aksial-radiallejer / aksial-vinkelkontaktkuglelejer

Aksial-radiallejer og aksial-vinkelkontaktkuglelejer er montageklare præcisionslejer til applikationer med kombinerede belastninger, som kræver nøjagtighed. De kan optage radiale belastninger og aksiale belastninger fra begge sider samt slørfri kipmomenter og egner sig især til lejringer med store krav til omløbsnøjagtighed, fx i rundborde, planskiver, fræsehoveder og spændehoveder. Enhederne er lette at montere, da de har boringer i ringene til fastgørelse.l Lejerne er forspændt radialt og aksialt efter montagen.

Online katalog medias

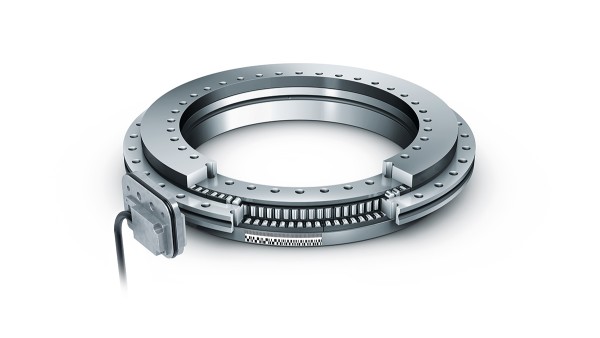

Schaeffler rulningslejer og glidelejer: Aksial-radiallejer med integreret målesystem

Aksial-radiallejer med integreret målesystem

Aksial-radiallejer med integreret målesystem består af:

  • et aksial-radialleje YRTM med målskala og
  • et MEKO/U elektronisk målesystem. Det elektroniske målesystem har to målesensorer, et sæt shims og et elektronisk evalueringssystem.

Lejer i serien YRTM svarer til YRT, hvad det mekaniske angår. Dog er de yderligere udstyret med en magnetisk målskala. Målesystemet kan måle positionen af lejets inderring i forhold til yderringen med få vinkelsekunders nøjagtighed børingsfrit og magneto-resistivt.

Fordele ved målesystemet

Målesystemet:

  • arbejder berøringsfrit og er derfor slitagefrit
  • måler uafhængigt af hældning og position
  • har et selvindstilleligt elektronisk system
  • centrerer sig selv
  • er beskyttet mod smøremidler
  • er let at montere og målesensorerne er lette at justere
  • der er ikke brug for opretning af lejet og et separat målesystem
  • der er ikke behov for yderligere komponenter
    • målesystemet og målesensorer er integreret i lejet eller i den omgivende konstruktion
    • det giver mere plads til selve maskinens bearbejdningsområde
  • giver ingen problemer i forhold til elektriske kabler. Kablerne kan monteres i den omgivende konstruktion gennem den store lejeboring.
  • reducerer antallet af komponenter og dermed også omkostninger som følge af det kompakte design.
