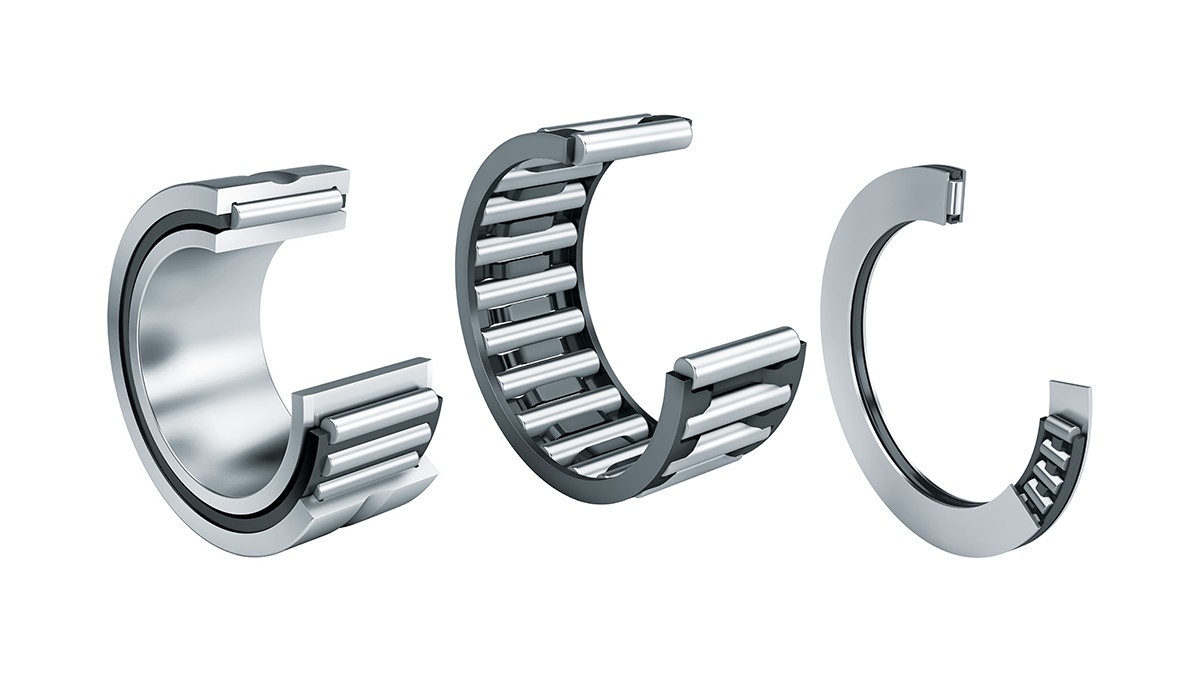

Schaeffler rulningslejer og glidelejer: Nålelejer

Nålelejer har længe været en ofte anvendt maskinkomponent i lejringer, der kræver mindre plads radialt. I X-life udførelsen vinder de ved at have op til 50 % længere levetid.

Online katalog medias

Produktvarianter

Massive nålelejer

Bæreevnen i X-life nålelejer har man optimeret yderligere gennem en forbedret overfladekvalitet. Det dynamiske bæretal er forhøjet med 13 % sammenlignet med tidligere nålelejer. De markant forbedrede bæretal giver mere effektive lejringer med længere driftstid, mindre behov for smøremiddel, lavere friktion og som resultat heraf lavere temperaturer i lejet. Det betyder samlet set en større virkningsgrad i applikationerne og et betydeligt bedre cost-benefit forhold.

X-life

Forskellige størrelser fås i X-life kvalitet. Disse lejer er angivet i måltabellen.

Yderligere information
Online katalog medias

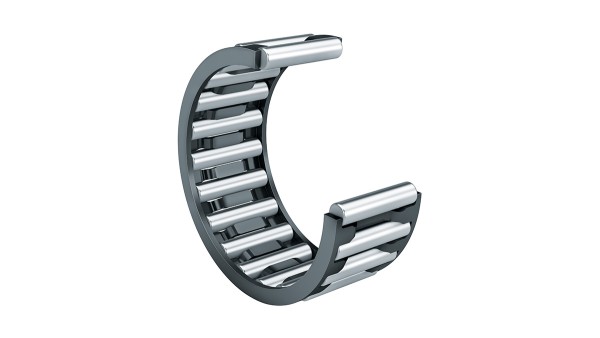

Nålekranse

Nålekranse er en- eller toradede enheder, der består af holder og nåleruller. Nålekransenes radiale udførelse modsvarer kun lige diameteren af nålerullerne og giver derfor mulighed for lejringer med kompakte radiale dimensioner. De har stor bæreevne, egner sig til høje omdrejningstal og er enkle at montere. Hvis løbebanerne er udført meget præcist, opnår man lejringer med stor rotationsnøjagtighed.

Såvel nåletype som akslens og lejehusets tolerance har indflydelse på radialsløret. Nålekranse forudsætter, at akslens og lejehusets løbebane er hærdet og slebet.

Online katalog medias

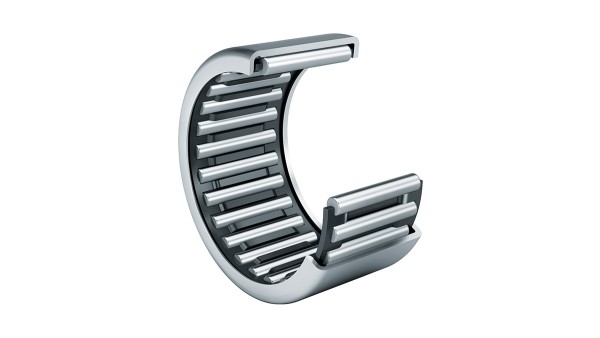

Nålebøsninger

Nålebøsninger er åbne i begge ender og fås med nålekranse eller som fuldradede. Nålebøsninger med nålekranse giver mulighed for højere omdrejningstal end de fuldradede udførelser.

Fuldradede nålebøsninger

Fuldradede nålebøsninger har det maksimale antal nåleruller og giver derfor mulighed for meget stor bæreevne ved de mindste indbygningsdimensioner. Men deres brug ved høje omdrejningstal er dog begrænset.

Da nålerullerne ikke fastholdes mekanisk, er nålerullerne sikret til transport og montage med et specialfedt (DIN 51825-K12K-30). Fedtet har dog ingen tilstrækkelig langtids-smørevirkning. Eftersmøring anbefales derfor efter montage.

Online katalog medias

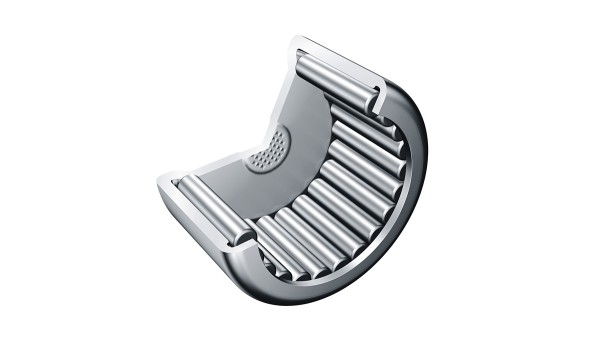

Nåleslutbøsninger

Nåleslutbøsninger er lukkede i den ene ende. De egner sig dermed godt til at afslutte lejer, der er monteret på enden af en aksel. På denne måde kan man undgå uheld, når akslen roterer, og lejerne er beskyttet mod urenheder og fugt.

Alt afhængigt af størrelsen er yderkappen glat og hærdet. Den profilerede udførelse giver mulighed for mindre aksiale styrekræfter.

Online katalog medias

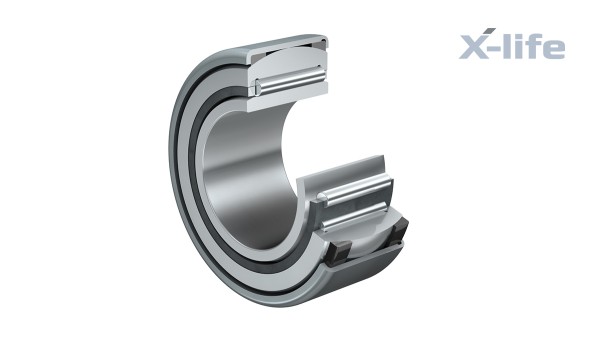

Indstillelige nålelejer

Sfæriske nålelejer er enheder, der består af dybtrukne, hærdede yderkapper, konkave støtteringe af kunststof, yderringe med sfærisk yderflade og udtagelige inderringe.

Sfæriske nålelejer udligner statiske vinkelfejl på akslen og tolererer derfor flugtfejl og akseludbøjninger i forhold til huset. Indstillelige nålelejer har en fast pasning i boringen i huset. Boringen kan derfor laves enkelt og til en fordelagtig pris.

X-life

Forskellige størrelser fås i X-life kvalitet. Disse lejer er angivet i måltabellen.

Online katalog medias

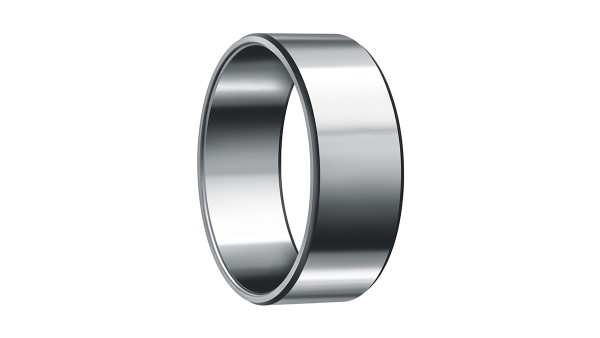

Inderringe

Inderringe er lavet af hærdet lejetål og har enten fintbearbejdede eller slebne løbebaner. De anvendes, når

  • akslen ikke kan bruges som løbebane i nålekranse, nålebøsninger, nåleslutbøsninger og nålelejer.
  • Nålelejer skal kombineres med bredere inderringe for at få større aksiale forskydninger af akslen i forhold til lejehuset
  • der er behov for optimale løbeflader til tætningerne.
Inderringe, fintbearbejdede

På inderring IR er løbebanen fintbearbejdet. Endefladerne er rejfede, hvilket letter selve indføringen og forhindrer, at tætningerne i lejet beskadiges. Inderringene fås med og uden smøreboring.

Inderringe, slebne

På LR inderring er løbebanen slebet. Endefladerne er drejet, kanterne er affasede. LR inderringen har større tolerancer end IR inderringen. De er derfor egnet i konstruktioner, der har større tolerancer i bredden og stiller færre høje krav til det plane løb.

Online katalog medias

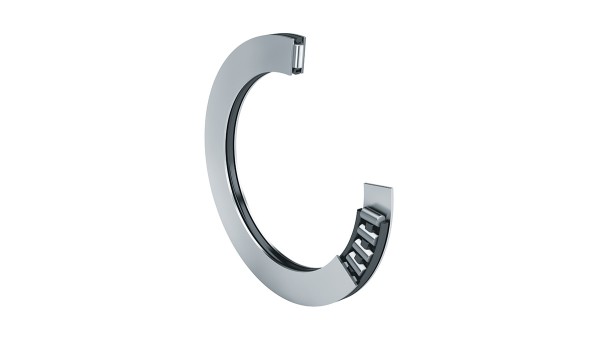

Aksialnålelejer

Aksialnålekranse

Aksialnålekranse består af aksialrulleholdere af kunststof eller stål med integrerede nåleruller, og de har en meget kompakt aksial udførelse. De kan optage store aksiale belastninger i én retning. Radiale belastninger skal optages separat. Aksialnålekranse kræver, at de omgivende dele har hærdede og slebne løbeflader, der kan anvendes som løbebane.

Aksialskiver

Aksialskiver er stansede skiver, der er gennemhærdede og polerede og anvendes som aksel- eller husskiver. Disse skiver er velegnet, når de tilstødende maskindele ikke er hærdede, men dog tilstrækkeligt stive og præcise.

Aksialnålelejer

Aksialnålelejer er enheder, der består af aksialnålekranse og aksialskiver med centreringskant. De kan kombineres med nålebøsninger, nåleslutbøsninger og nålelejer. Løbefladen til en nålekrans skal være hærdet og slebet.

Online katalog medias

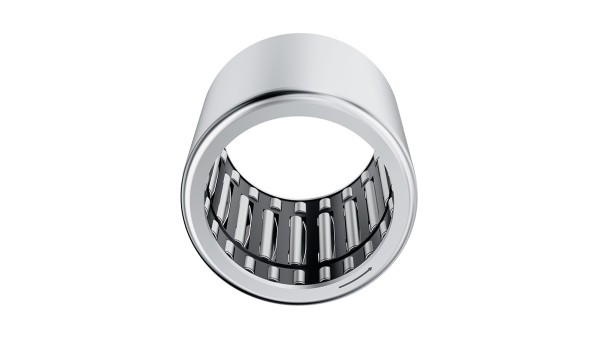

Friløbslejer

Friløbslejer er envejskoblinger, der består af tyndvæggede, dybtrukne, hærdede yderkapper med roulletering, kunststofholder, fjedre og nåleruller. De overfører drejningsmomenter i én retning og er kompakte i udførelsen. Friløbslejer fås med og uden ekstra lejring.

Friløbslejer er meget nøjagtige, fordi nålelejernes individuelle fjedring sikrer, at der er vedvarende kontakt mellem aksel, nåleruller og roulletering. De giver mulighed for høje koblingsfrekvenser på grund af deres lave masse, og fordi klemelementernes inertimoment som følge heraf er lavt. Desuden har de kun et lille friktionsmoment i tomgang.

Friløbslejer har mange anvendelsesmuligheder, f.eks. i stepmotorer, som tilbageløbsspærre og i friløbskoblinger. Friløbslejerne overtager her hhv. koblings- og holdefunktionen.

Online katalog medias

X-life kvalitet
Scheaffler X-life

X-life - proven to be better.

På disse specielle lejer er ruheden og den geometriske løbebanenøjagtighed optimeret. Det resulterer i højere bæretal og længere levetid. X-life er et kvalitetsstempel for produkter i INA og FAG brand.

Produkterne er kendetegnet ved længere levetid, som er resultatet af højere dynamisk bæretal i forhold til standardprodukter. Med samme belastning og uændrede dimensioner øges levetiden for lejer i X-life kvalitet. Der er deuden mulighed for længere vedligeholdelsesintervaller.
