Cylindriske rullelejer med optimeret kontakt til styrekant

Produktbeskrivelse

Fuldradede cylindriske INA rullelejer + cylindriske FAG rullelejer med holder = en løsning til alle applikationer

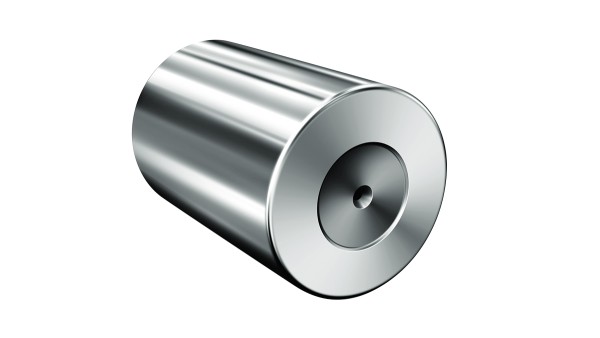

Alting kan forbedres: Schaeffler har udviklet TB-rullen for at øge lejets levetid under aksiale belastninger. TB står for sfærisk (TorusBallig). Rullernes overflade har en speciel krumning, der bevirker, at belastningen fordeler sig på en markant større flade. Den krumme overflade på rullerne øger kontaktfladen og reducerer derved fladetrykket markant.

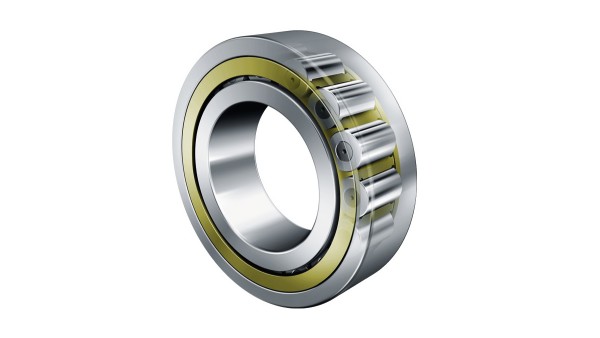

Cylindriske FAG rullelejer med holder i nyt TB-design
Cylindriske FAG rullelejer med holder i nyt TB-design

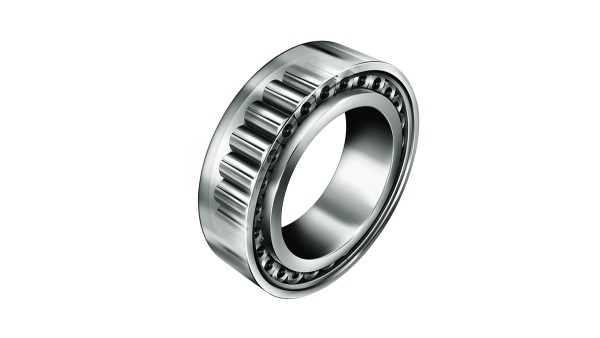

Cylindriske INA rullelejer med optimeret kontakt til styrekant
Cylindriske INA rullelejer med optimeret kontakt til styrekant
Fordele

Nyt design med optimeret rullekontakt

Det reducerede fladetryk medfører en række fordele:

  • forhøjelse af den tilladelige aksiale belastning i forhold til standardlejer med en faktor 1,5 for støtte- og styrelejer
  • lavere lejetemperatur, idet friktionsmomentet med aksial belastning falder med op til 50 %
  • markant mindre slitage af rullerne under aksial belastning, idet der dannes en bedre smøremiddelfilm
  • længere lejelevetid under aksiale belastninger

Den sfæriske udførelse af rullerne medfører større effektivitet, nye konstruktionsmuligheder samt lavere drifts- og vedligeholdelsesomkostninger.

Større bæreevne - lavere friktion: Ved stigende aksiale belastninger kan cylindriske INA og FAG rullelejer i TB-design opnå markant højere omdrejningstal end standardlejer.

TB-design

FAG holder i nyt TB-design til store lejer

Vi har optimeret lejedesignet i alle TB-serier, således at fordelene ved TB-rullen udnyttes fuldt ud. Cylindriske FAG rullelejer med holder i TB-design er forsynet med todelt M1 holder ført af rulningselementerne eller med den nye helstøbte MPAX holder styret af yderringen. De nye lejer har dimensioner og tolerancer i henhold til DIN 5412.

Fordele:

  • nye koncepter og konstruktionsmuligheder takket være højere bæretal (kompakt design)
  • større energieffektivitet pga. lavere friktionsmoment
  • lavere driftsomkostninger med reduceret energiforbrug
  • større performance ved de samme omkostninger
  • egner sig til meget høje omdrejningstal

aksial belastning op til 60 % af den radiale belastning

op til 50 % lavere friktion under aksial belastning

Cylindriske rullelejer med optimeret kontakt til styrekant

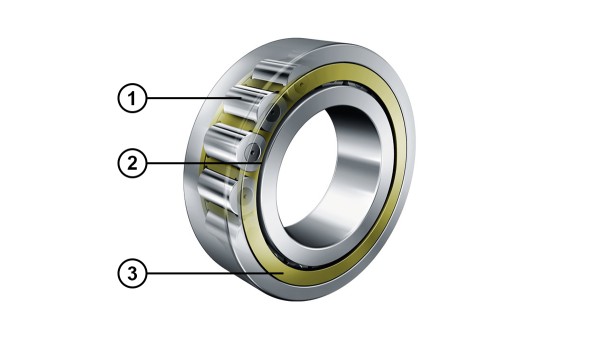

(1) TB rulle (2) Optimeret kontakt til styrekant (3) Messingholder
Følgende serier fås i TB-design:
Betegnelse
Serie
fra boringskendetal
fra boringsdiameter
N, NJ, NU, NUP
2E
48
240
N, NJ, NU, NUP
22E
44
220
N, NJ, NU, NUP
3E
34
170
N, NJ, NU, NUP
23E
34
170
N, NJ, NU, NUP
10
80
400
N, NJ, NU, NUP
19
600
600
MPAX holder

Helstøbt MPAX holder styret af yderringen

Den helstøbte, massive MPAX messingholder er en videreudvikling af FAG holderne MPA og MP1A og afløser disse løbende. MPAX holderen er mere modstandsdygtig over for stødbelastninger og vibrationer end sine forgængere og egner sig særdeles godt til applikationer med høje belastninger.

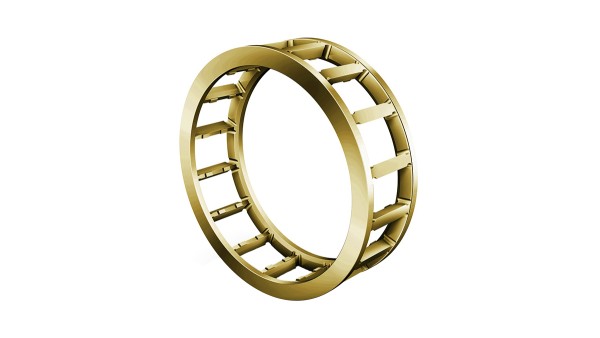

MPAX massiv messingholder
Fordele ved MPAX holderen:
  • markant større stivhed i radial retning
  • tegn på udmattelse ses først ved store belastninger
  • højere bæretal i forhold til radiale centrifugalkræfter
  • mindre spændingsmaksimum i lommerne
Optimeret kontakt til styrekant

Vores fuldradede cylindriske INA rullelejer er sande ”mestre”, hvad bæreevne og stivhed angår. Hvad der er mindre kendt er: De kan optage usædvanligt store aksiale belastninger - faktisk op til 60 procent af den radiale belastning. Disse lejer har en markant længere levetid under aksial belastning og har også reduceret friktion pga. den forbedrede kontakt mellem ruller og styrekant. Det er en virkelig interessant kombination, når man har et kompakt design og øget energieffektivitet for øje.

Fordele:

  • nye koncepter og konstruktionsmuligheder takket være højere bæretal (kompakt design)
  • større energieffektivitet pga. lavere friktionsmoment
  • lavere driftsomkostninger med reduceret energiforbrug
  • egner sig til meget høje radiale belastninger

aksial belastning op til 60 % af den radiale belastning

op til 50 % lavere friktion under aksial belastning

Cylindriske INA rullelejer med optimeret kontakt til styrekant

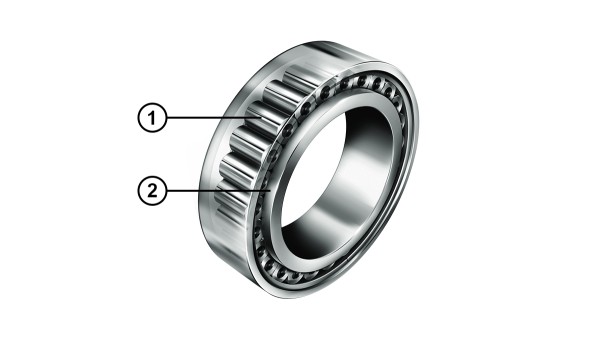

(1) TB rulle (2) Optimeret kontakt til styrekant
Følgende serier fås i TB-design:
Betegnelse
Serie
fra boringskendetal
fra boringsdiameter
LSL 19
23
18
90
ZSL 19
23
18
90
SL 19
23
18
90
SL 18
18
92
140
SL 18
22
28
460
SL 18
28
600
600
SL 18
29
60
300
SL 18
30
36
180
SL 18
50
36
180
