BEARINX-VIP

BEARINX-VIP

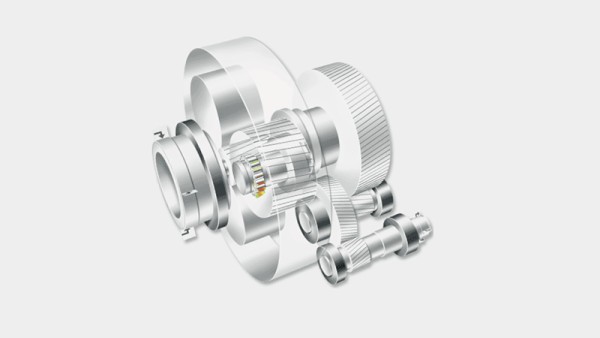

Når man går skridtet videre ud over BEARINX-online, kan man ved hjælp af BEARINX-VIP ikke alene modellere et indlejret akselsystem men også en komplet transmission og analysere helt ned på niveau med rullernes berøringsflade. Der tages højde for akseludbøjningens indflydelse på trykfordelingen i lejet samt lejers forskellige fjederkonstanter og - som option - indflydelsen fra den elastiske omgivende konstruktion. Elasticiteten fra omgivelserne kan inddrages ved hjælp af FE matricer af indflydelsesfaktorer.

Lejerne kan uploades til beregningsmodellen fra en integreret lejedatabase, hvorved de gemte profildata kan indgå i beregningen. Til driftssløret findes der brugerguides, hvor man kan indtaste temperaturer, tolerancer og ruhed for ringe og lejesæder. Desuden kan stivheden på driftspunktet beregnes.

BEARINX-VIP giver mulighed for at beregne både fra- og tilkoblede transmissioner.

Brugervenlig brugerflade

Brugervenlig brugerflade
Brugervenlig brugerflade

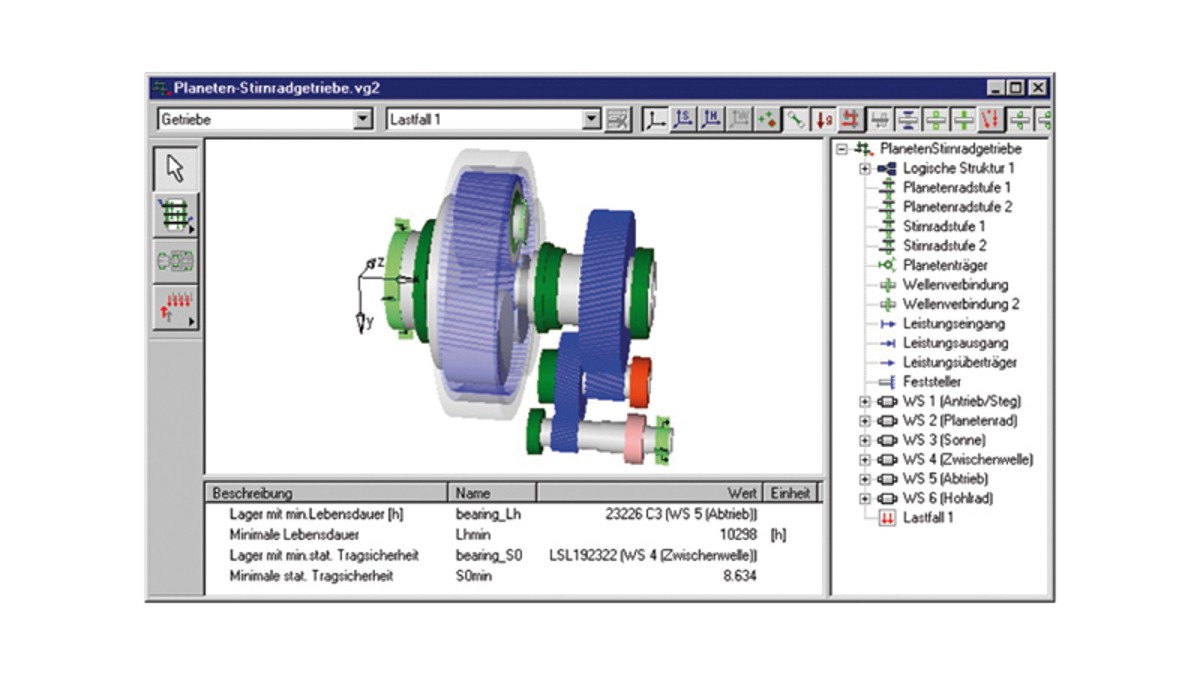

BEARIX-VIP viser beregningsmodellen i 3D, og samtidig vises resultaterne for belastnings- og trykfordelingen.

Rådgivende ingeniører lige i nærheden

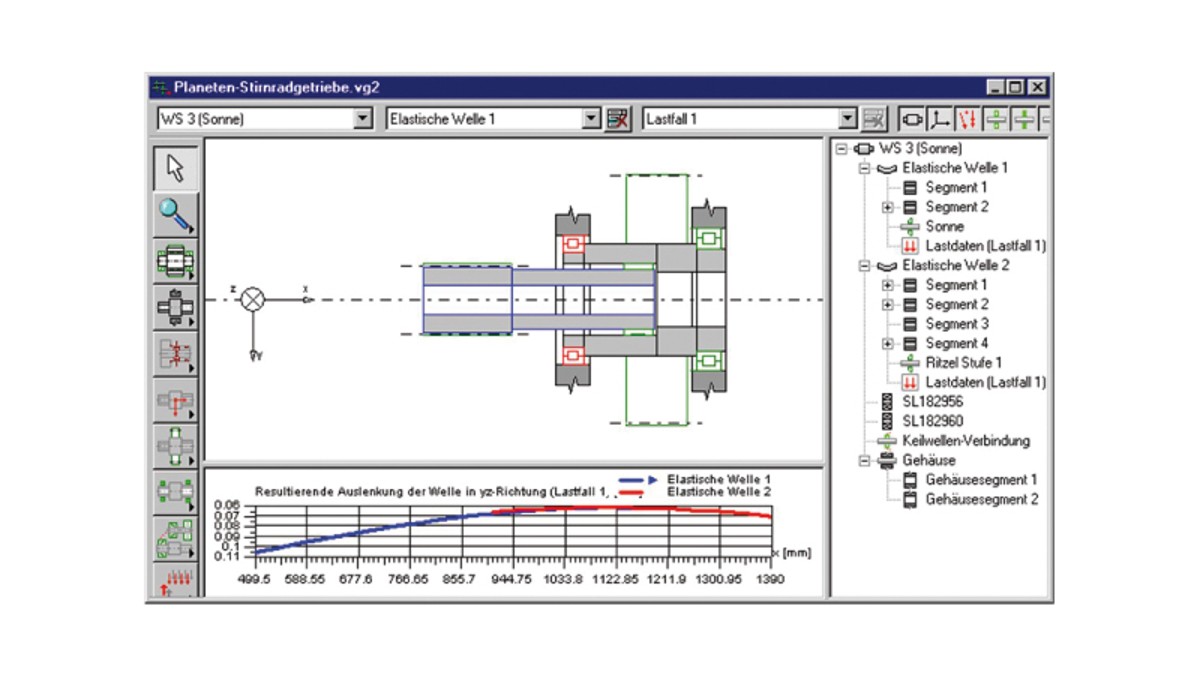

Grafisk visning af reaktionerne på akslen
Grafisk visning af reaktionerne på akslen
Rulningslejer fra INA-FAG databasen
Rulningslejer fra INA-FAG databasen

BEARINX-VIP og den fulde version af BEARINX anvender de samme beregningsmodeller og algoritmer, hvilket betyder, at der let kan udveksles beregninger og kommunikeres med vores rådgivende ingeniører.

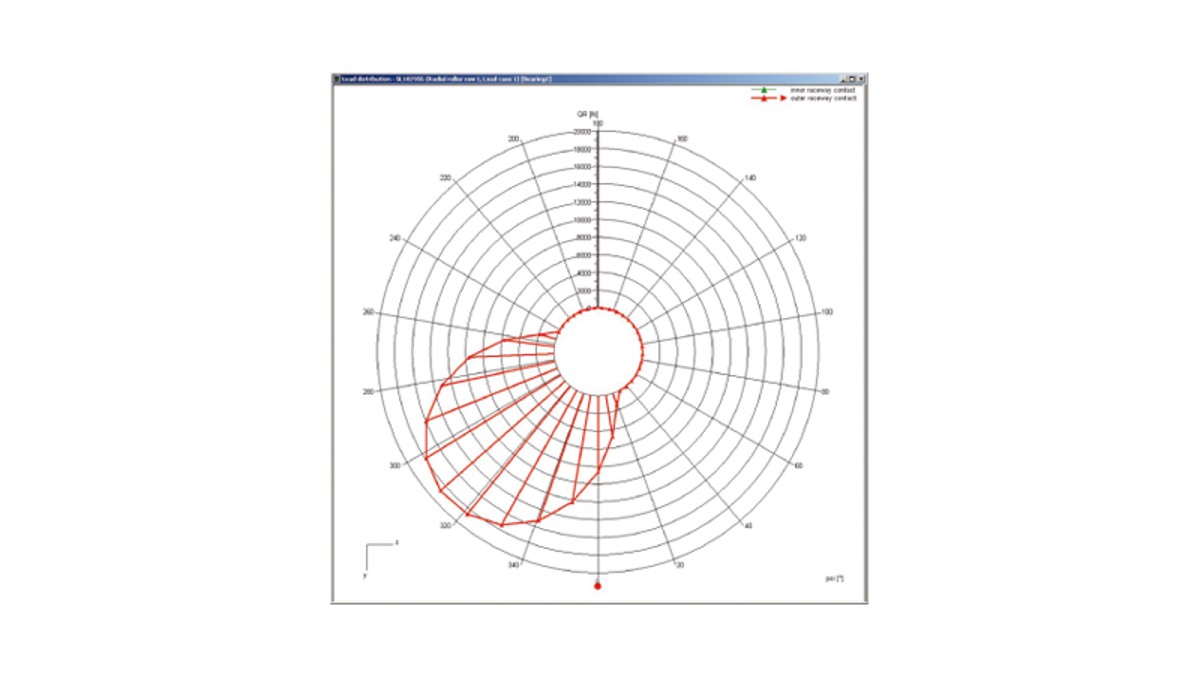

En overskuelig resultatliste og den grafiske visning over reaktionerne på akslen og lejets indre trykfordeling samt trykkurver målt i Hz for rulningslejer gør det lettere at analysere på de forskellige konstruktionsmuligheder.

Et hjælpesystem og guides rådgiver dig, når der opstår spørgsmål.

BEARINX-VIP beregner den modificerede referencelevetid iht. ISO TS 16281 (engelsk) eller DIN 26281 (tysk) ved at anvende nyeste computerbaseret beregningsmetode.

Effektiv software til beregning fra INA-FAG - version til vores udviklingspartnere

BEARINX er et beregningsprogram til analyse af lejer i komplette transmissions- og akselsystemer, der kombinerer kendt, aktuel viden med innovative analysemuligheder. Programmet er udviklet hos Schaeffler af eksperter til eksperter. Programmet er yderst effektivt, og kombineret med rådgivning fra vores ingeniører og vores kunders erfaringer fører det til innovative og teknisk krævende løsninger.

Forstærket samarbejde

Hensigten med udviklingen af BEARINX-VIP er ikke at flytte rådgivning og beregningsservice væk fra Schaeffler. Tværtimod ønsker vi derigennem at styrke vores samarbejde. Målet er, at gøre det muligt på et tidligt stadie i processen at foretage et relevant førstevalg af lejer og derved forkorte udviklingsprocessen.

Kontrakt

Brugen af BEARINX-VIP er baseret på en gensidig licensaftale. Denne fastlægger betingelser for brug af software og yderligere service som fx kursus og support. De tilhørende betingelser er fastlagt i en skriftlig anvendelses- og konsulentaftale.

Introduktion

Det koster et engangsgebyr at anvende BEARINX-VIP lokalt. Dette gebyr dækker oprettelse af et downloadområde på internettet samt et to- eller tredages kursus.

Der er et årligt gebyr til licens og vedligeholdelse.
