Bearinx-online spindellejeberegning

Effektivt beregningsprogram fra INA-FAG - som onlineversion til kunder.
Denne service henvender sig til Schaefflers kunder og forhandlere.

Bearinx-online spindellejeberegning

Almindelige beregningsprogrammer er typisk baseret på meget forenklede beregningsmodeller, hvor lejerne betragtes på en firkantet og isoleret måde, snarere end et elastisk koncept på deres præcise placering på akslen. I mange tilfælde tages der ikke højde for lejets hældning, som opstår pga. akslens bøjning samt de forskellige type lejers forskellige fjederkonstanter. Også den indre trykfordeling i lejet, som er afgørende for lejets udmattelseslevetid, bestemmes ofte ud fra tilnærmelsesmetoder.

BEARINX-online kan anvendes til at bestemme belastningen på lejerne under hensyntagen til akslens udbøjning og lejets fjederkonstant. Ved beregning af lejets indre trykfordeling tages der højde for rulningselementer og løbebaner ud fra profilen. Når driftssløret skal beregnes, findes der brugerguides, hvor man kan indtaste temperaturer, tolerancer og ruhed for ringe og lejesæder. Desuden kan stivheden på driftspunktet beregnes.

BEARINX-online giver mulighed for beregning af enakslede systemer med flere lejer.

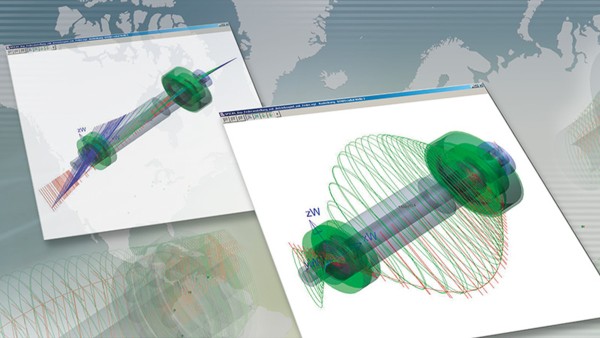

En spindellejeguide hjælper dig med at opbygge en model af hovedspindellejer. En separat resultatliste tager højde for de specielle beregningskriterier i forhold til trykværdier, lejekinematik og fedtlevetid. Derudover beregner en dynamisk simulering egenfrekvenser, egenvibrationsmodus og kritiske omdrejningstal, der danner basis for generering af et Campbell diagram, der kan anvendes til undersøge resonanspunkter i driftsområdet. Resultatet af den dynamiske simulering ses i en brugervenlig 3D-visning.

Brugervenlig brugerflade

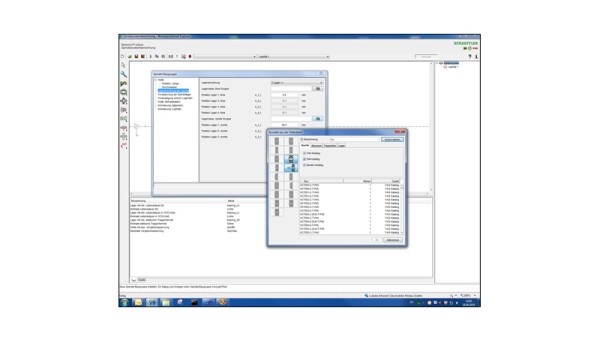

Brugervenlig indtastning af data til opbygning af en spindel
Brugervenlig indtastning af data til opbygning af en spindel

Algoritmerne i BEARINX-online er identiske med dem, der anvendes i den fulde version af BEARINX, da de to programmer har den samme kildekode.

En Java baseret brugerflade gør det let at indtaste data, og den grafiske visning af din konstruktion giver overblik og forenkler kontrollen af data.

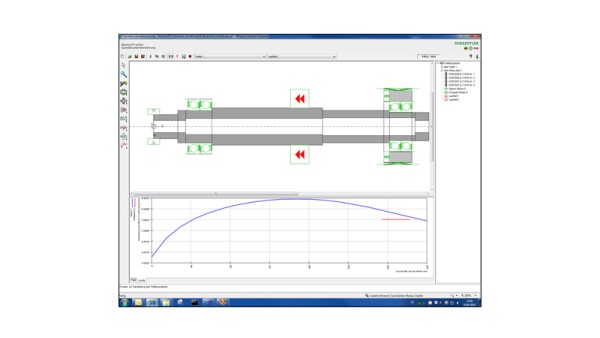

Grafisk visning af reaktionerne på akslen
Grafisk visning af reaktionerne på akslen

Lejer og lejedata fra Schaefflers katalogprogram findes i en integreret database og kan overføres til din model. En kraftig beregningsserver hos Schaeffler overtager den egentlige beregning.

Rådgivende ingeniører lige i nærheden

De filer, du opretter i BEARINX-online er kompatible med den fulde version af BEARINX, hvilket forenkler kommunikationen med vores rådgivende ingeniører, og man undgår dobbeltarbejde.

En overskuelig resultatliste i HTML-format og den grafiske visning over reaktionerne på akslen og lejets indre trykfordeling samt trykkurver målt i Hz for rulningslejer gør det lettere at analysere på de forskellige konstruktionsmuligheder.

Et hjælpesystem og et online kursusprogram giver mulighed for at udnytte BEARINX-online optimalt.

ISO TS 16281 (engelsk) eller DIN 26281 (tysk) definerer en standardiseret beregning af udmattelseslevetiden ved at anvende nyeste computerbaseret beregningsmetode.

Forstærket samarbejde

Hensigten med udviklingen af BEARINX-online er ikke at flytte rådgivning og beregningsservice væk fra Schaeffler over til dig som kunde Tværtimod ønsker vi derigennem at styrke vores samarbejde. Målet er, at gøre det muligt på et tidligt stadie i processen at foretage et relevant førstevalg af lejer og derved forkorte udviklingsprocessen.

Kontrakt

Du kan søge om adgang til BEARINX-online spindellejeberegning ved at klikke på ”Registrering”; dette starter en intern proces, og der sendes en kontrakt til dig.

Når kontrakten er underskrevet, opretter vi log-in og inviterer dig til deltage på et 2-dagskursus på Schaefflers Academy i Herzogenaurach. Derefter får du adgang til beregningsmodulet.

BEARINX-online spindelberegning inkluderer akselberegning.

Kursusgebyr

Adgang til BEARINX-online spindelberegning på Internettet samt deltagelse på vores 2-dagskursus koster som følger:

  • 1 deltager 2000 €
  • 2 deltagere 3600 €
  • 3 deltagere 4800 €
  • 4 deltagere 5600 €
  • For hver deltager derover +400 €

Der er ikke yderligere licens- eller servicegebyrer.

Begrænsninger i kundeversionen

BEARINX-online spindelberegning giver mulighed for en foreløbig beregning. Den endelige beregning og valg af produkter bør ske i samarbejde med ingeniører fra Schaeffler.
